Zutrittskontrollsysteme: Umgebungsbedingungen

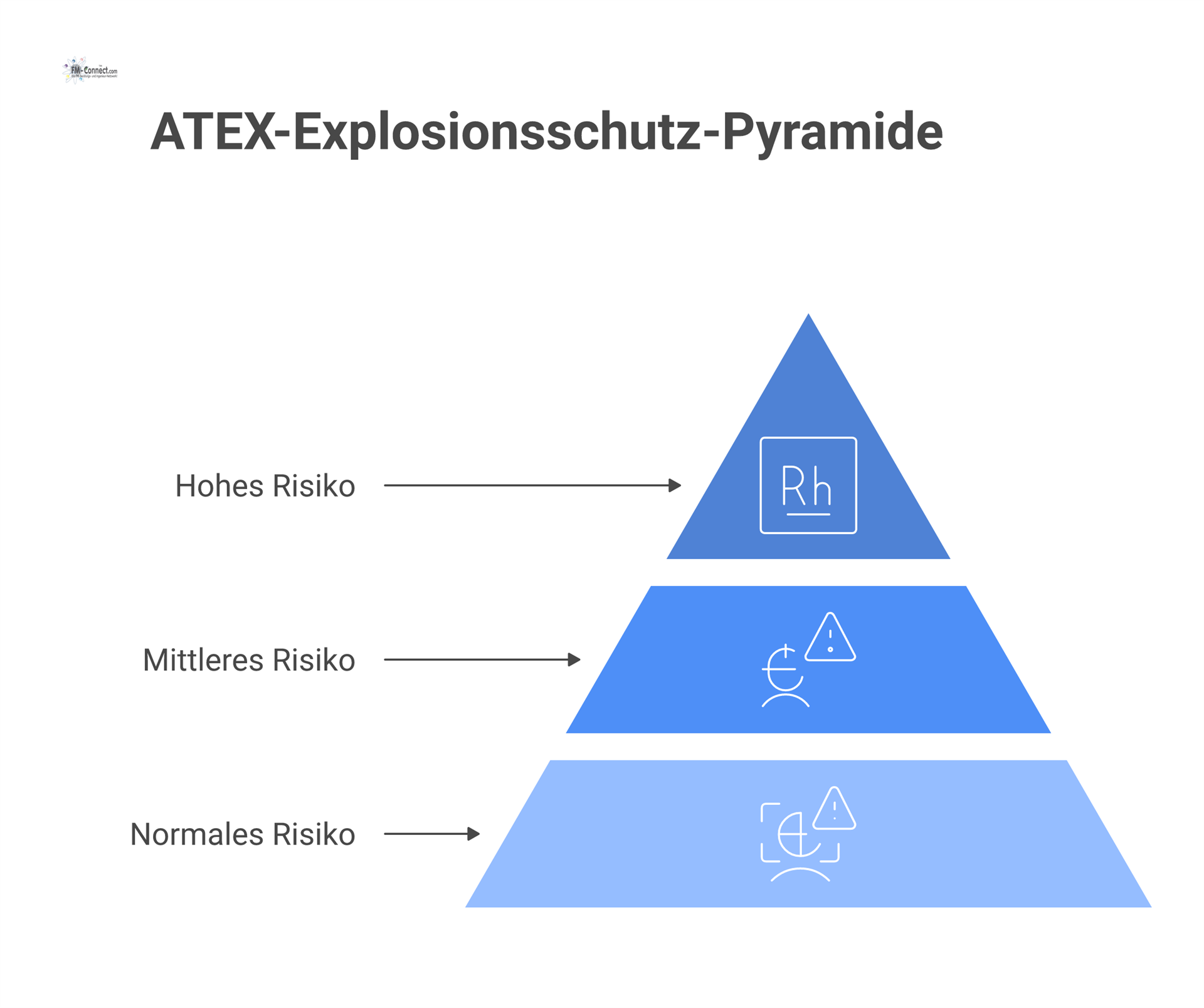

In Bereichen mit brennbaren Gasen, Dämpfen oder Stäuben besteht Zünd- und Explosionsgefahr. Explosionsgeschützte Geräte sind daher unumgänglich. Der Begriff „explosionsgeschützt“ bedeutet in diesem Kontext, dass ein Gerät so konstruiert ist, dass es keinerlei interne Zündung nach außen treten lässt, selbst wenn im Inneren eine Explosion stattfindet. Das Gehäuse muss einem eventuellen inneren Explosionsdruck standhalten und ihn kontrolliert nach außen ableiten, ohne die umgebende Atmosphäre zu entzünden.

• Druckfeste Kapselung (Ex d): Das Gehäuse (meist massives Metall) widersteht dem Innendruck einer Explosion und kühlt austretende Gase durch enge Spalte ab, sodass keine Flammen nach außen dringen. Dies ist z.B. bei Ex-d-Gehäusen für Controller oder Anschlussdosen üblich.

• Eigensicherheit (Ex i): Stromkreise werden so begrenzt, dass selbst im Fehlerfall keine zündfähige Energie entstehen kann. Bei Zutrittssystemen könnte z.B. ein Leser oder Sensor in Zone 0/1 über eine eigensichere Barriere aus dem sicheren Bereich versorgt werden. Ex i eignet sich für Signalübertragungen (Wiegand/OSDP) und kleine Sensoren, ist aber für leistungshungrige Aktoren weniger praktikabel.

• Erhöhte Sicherheit (Ex e): Geräte werden ohne normal zündfähige Komponenten gebaut und mit zusätzlichen Maßnahmen gegen Funken und Überhitzung versehen. In Ex-e-Verteilerkästen können z.B. Klemmen und Leitungen untergebracht werden, sofern alle Klemmstellen fest sitzen und keine Lichtbögen entstehen.

• Vergusskapselung (Ex m): Elektronik wird in Harz vergossen, um Zündquellen einzuschließen. Bei einigen speziellen Lesern kommen Kombinationen aus Ex m und Ex e zum Einsatz – beispielsweise ein RFID-Leser in einem dicht vergossenen Modul innerhalb eines zusätzlichen Sicherheitsgehäuses.

• Überdruckkapselung (Ex p): Ein Gehäuse wird mit einem leichten Überdruck aus inertem Gas (z.B. Luft oder Stickstoff) gehalten, sodass kein explosives Gas/Staub eindringen kann. In Zutrittskontrollsystemen ist Ex p seltener, könnte aber z.B. angewandt werden, um einen Standard-Controller in einem purged enclosure in Zone 1 zu betreiben.

• Schutz durch Gehäuse (Ex t): Speziell für Staubexplosionsschutz – das Gehäuse verhindert das Eindringen von Staub und stellt sicher, dass die Oberflächentemperatur innen keine Staubschicht zur Zündung bringen kann. Praktisch bedeutet dies meist: staubdichtes Gehäuse (IP6X) und Begrenzung der maximalen Oberflächentemperatur (durch Dimensionierung oder Temperaturüberwachung).

Für Zutrittskontrollsysteme in z.B. Raffinerien oder Chemiewerken schreibt man in den relevanten Zonen explosionsgeschützte Ausführungen aller Komponenten vor – von den Lesegeräten bis zu Türöffnern. Insbesondere in Branchen wie der Öl- und Gasindustrie oder Chemie ist der Einsatz solcher explosion-proof Systeme ein Muss, um den strengen Sicherheitsauflagen zu genügen. Die Komponenten tragen dann entsprechende Kennzeichnungen, z.B. Ex II 2G Ex d IIB T6 Gb / II 2D Ex tb IIIC T85°C Db IP66, was angibt, dass das Gerät für Zone 1 (Gas) und Zone 21 (Staub) zugelassen ist, Zündschutzart druckfest (Ex d) bzw. staubdicht (Ex tb) besitzt, Gas-Explosionsgruppe IIB erfüllt, eine maximale Oberflächentemperatur von 85 °C einhält (T6) und Schutzart IP66 aufweist. Solche Kennzeichnungen sind komplex, stellen aber sicher, dass jedes Gerät genau zu dem definierten Gefahrenbereich passt.

Zu den technischen Herausforderungen zählt auch die Vermeidung von Zündquellen im täglichen Betrieb und bei Fehlern. Hersteller führen im Rahmen der ATEX-Zertifizierung detaillierte Zündquellenanalysen durch, um sämtliche potenzielle Risiken – von Funkenbildung über heiße Oberflächen bis zu elektrostatischer Aufladung – auszuschließen. Gerade Letzteres ist bei Zutrittslesern relevant: Kunststoff-Oberflächen müssen so gestaltet oder beschichtet sein, dass sie sich nicht gefährlich aufladen können (Antistatik-Maßnahmen wie leitfähige Gehäusematerialien oder Erdung). Beispielsweise könnte ein gewöhnlicher Plastikkartenleser in staubiger Luft durch Reibung elektrostatische Funken erzeugen – ein ATEX-Leser wird daher entweder aus ableitfähigem Material gefertigt oder ins Metallgehäuse integriert. Insgesamt gilt: Jedes Bauteil muss als funktionale Einheit sicher sein, aber auch im Verbund dürfen keine neuen Risiken entstehen (etwa durch ungeschützte Verkabelung, die einen Zündfunken übertragen könnte).

Hohe Staubbelastung ist in vielen Industriezweigen ein dauerhaftes Problem – sei es Kohlenstaub im Bergbau, Zement- oder Erzstaub in der Schwerindustrie oder organischer Staub in Mühlen und Deponien. Staub kann mechanisch in Geräte eindringen, Kontakte verschmutzen und die Elektronik beschädigen. Zudem bilden Ablagerungen eine thermische Isolationsschicht, welche zu Überhitzung führen kann, und in Suspension (Staubwolken) können sie explosiv sein. Daher müssen Zutrittskontroll-Komponenten für solche Umgebungen möglichst staubdicht (IP6X) konstruiert sein. Ein Gehäuse der Schutzart z.B. IP66 bedeutet völliger Staubschutz und Schutz gegen starkes Strahlwasser – viele robuste Zutrittsleser für Ex-Bereiche erfüllen diese Klasse (z.B. Ex II 2 GD IP66 Leser für chemische Industrie und Bergbau). Für Außeneinsatz oder regelmäßige Reinigung ist oft sogar IP67 oder IP68 wünschenswert, damit kurzzeitiges Untertauchen oder Hochdruckreiniger-Einsatz toleriert werden.

Neben dem Gehäuse selbst sind auch Dichtungen und Kabelverschraubungen kritische Punkte: Jede Durchführung (für Kabel, Anzeigen etc.) muss dauerhaft abgedichtet sein. Im Ex-Bereich kommen hierfür zertifizierte Ex-Kabelverschraubungen zum Einsatz, die zur verwendeten Kabelart passen. Der oben erwähnte ATEX-RFID-Leser beispielsweise wird ohne Kabel geliefert und verlangt vom Installateur, eine geeignete Ex-Kabelverschraubung und ein passendes Kabel auszuwählen und fachgerecht zu montieren. Nur so bleibt die Schutzart und Ex-Sicherheit erhalten. Ebenso wichtig ist die Vermeidung von Kondensation: In Umgebungen mit hohen Feuchtigkeitsschwankungen sollte das Gehäuse entweder hermetisch dicht sein oder Möglichkeiten zur Druckkompensation haben (z.B. Gore-Tex-Belüftungsstopfen, die Wasser draußen halten, aber Luftdruck ausgleichen). Andernfalls kann beim Abkühlen feuchter Luft im Inneren Wasser auskondensieren und zu Korrosion oder Kurzschlüssen führen. Viele Outdoor-Industriegeräte sind daher mit Kondensatschutz versehen oder erlauben den Einbau von Trockenmitteln.

Wenn Zutrittsleser oder Bedieneinheiten im Freien oder in Nassbereichen installiert werden (z.B. an der Einfahrt zu einer staubigen Anlage, wo Regen und Schlamm auftreten können), ist neben Staubschutz auch Wasserschutz zentral. IP65 (Schutz gegen Strahlwasser) ist Mindeststandard, IP66/IP67 für starken Regen oder Reinigen mit dem Schlauch. Einige besonders geschützte Komponenten sind auch druckwasserdicht (IP68) ausgeführt, falls sie zeitweise unter Wasser stehen könnten – etwa in Kanalstollen oder Gruben, wo Überschwemmungen möglich sind. Für Salz- oder Chemiewasser (z.B. Offshore-Anlagen, Kläranlagen) muss zudem das Material der Dichtungen chemisch beständig sein. All diese Maßnahmen stellen sicher, dass Staub und Feuchte weder die Funktion beeinträchtigen noch im Ex-Fall als Brandlast/Zündquelle wirken können.

In erschwerten Umgebungen treten oft Temperaturextreme auf. Beispiele sind polar-nahe Regionen mit Wintertemperaturen von –40 °C oder darunter, Wüstengebiete mit +50 °C und intensiver Sonneneinstrahlung, aber auch lokale Hitzequellen in der Schwerindustrie (z.B. in Stahlwerken, in der Nähe von Öfen) oder Kälte in Kühlhäusern. Zutrittskontrollsysteme müssen daher auf einen erweiterten Temperaturbereich ausgelegt sein. Als Industrierichtwert gilt häufig –20 °C bis +70 °C als erweiterter Bereich; viele Standard-Komponenten erfüllen jedoch nur ca. 0 °C bis +40 °C.

• Kälteresistenz: Bei –20 °C wird Kunststoff spröde, Displays reagieren langsamer und Akkus verlieren Leistung. Entsprechend sind für tiefe Temperaturen Materialien wie Polycarbonat oder Metall mit Kälteprüfung nötig, und es werden ggf. Heizelemente integriert (z.B. Heizfolien an Displays oder im Gehäuse, die unter –10 °C automatisch anspringen). Explosionsgeschützte Komponenten dürfen dabei natürlich keine unkontrollierte Hitze entwickeln – die Heizelemente sind im Sicherheitskonzept berücksichtigt. Eine andere Option ist die Installation innerhalb isolierter Gehäuse oder beheizter Schaltschränke. In arktischen Anlagen installiert man Zutritts-Controller oft in kleinen beheizten Kabinen oder nutzt Gehäuse mit Doppelwand und Dämmung.

• Hitzeresistenz: Bei hohen Temperaturen steigen der elektrische Widerstand und die Beanspruchung der Bauteile. Komponenten für +60/+70 °C werden mit elektronischen Bauteilen im sog. Industrie- oder Automotive-Grade bestückt, die hohe Junction-Temperaturen vertragen. Kühlkörper, Sonnendächer oder reflektierende Gehäusefarben (weiß statt schwarz) reduzieren die Aufheizung durch Strahlung. Im Extremfall kommen auch aktive Kühlsysteme zum Einsatz: etwa Lüfter oder Wärmetauscher in größeren Schaltschränken, oder Flüssigkeitskühlung bei fest installierten Schranken in Stahlwerken. Allerdings ist aktive Kühlung im Ex-Bereich heikel (bewegte Teile, potentielle Funken) – man setzt daher eher auf passive Lösungen wie Wärmeleitung nach außen. Die zulässige Oberflächentemperatur eines Ex-Geräts (z.B. T6 = max. 85 °C) begrenzt ohnehin, wie heiß es intern werden darf.

• Temperaturschocks und Schwankungen: In manchen Wüstenregionen sind Tag-Nacht-Schwankungen von über 40 K normal. Geräte müssen diese Zyklen aushalten, inklusive der daraus resultierenden Materialdehnung. Hier zahlt sich eine robuste mechanische Konstruktion aus (z.B. vergossene Elektronik vermeidet unterschiedliche Ausdehnung von Luft und Bauteilen). Außerdem werden oft Temperatursensoren eingebaut, die den Bereich überwachen. Einige intelligente Zutrittssysteme können bei drohender Überhitzung einen Alarm senden oder sich abschalten, bevor Schaden eintritt.

In der Praxis werden Temperaturanforderungen meist in den Datenblättern angegeben. Hochwertige Industrie-Zutrittsleser sind oft für –40 °C bis +65 °C oder mehr spezifiziert. Signalanlagen im Ex-Bereich (z.B. Sirenen oder Blinkleuchten) erreichen teils sogar Bereiche von –60 °C bis +70 °C. Solche Werte zeigen, dass durch geeignete Auslegung extrem große Temperaturfenster abgedeckt werden können. Wichtig zu beachten ist, dass bei tiefen Temperaturen Bewegungsteile problematisch sein können (Schmiermittel werden zäh, Kunststoffe schrumpfen). Daher werden elektronische Systeme bevorzugt, die ohne mechanische Betätigung auskommen – z.B. berührungslose Leser statt Schlüsselschalter, oder magnetische Schlösser statt mechanischer Riegel (sofern die Sicherheitsstrategie dies zulässt). Insgesamt erfordert der Temperaturaspekt eine sorgfältige Auswahl von Materialien (Temperatureinsatzbereich, kein Verspröden oder Verformen) und ggf. die Integration von Hilfssystemen (Heizung/Kühlung), um die Funktion und Sicherheit jederzeit zu gewährleisten.

Erschwerte Umgebungen gehen oft mit mechanischen Belastungen einher. In Bergwerken und der Schwerindustrie treten starke Vibrationen und Erschütterungen durch Maschinenbetrieb oder Sprengungen auf. Ein Zutrittskontrollsystem muss daher schock- und vibrationsfest montiert sein. Leiterplatten in robusten Geräten werden mit zusätzlichen Fixierungen (vergossen oder verschraubt) versehen, um Schwingungen zu widerstehen. Steckverbindungen werden vermieden oder mit Verriegelungen gegen Lösen gesichert. Gehäuse müssen eine gewisse Stoßfestigkeit aufweisen – oft nach IK-Code (Schlagfestigkeit) bewertet. So könnte ein Leser an einem Fahrzeugtor IK08 (5 J Schlagenergie) oder höher erfüllen, damit ein Anstoß mit Werkzeugen oder Fahrzeugteilen ihm nichts anhaben kann.

Ein weiterer Faktor ist die Korrosion: In chemischen Anlagen, Küsten- und Offshore-Standorten oder Deponien können aggressive Chemikalien oder Salz in der Luft liegen. Materialien wie normaler Stahl würden rasch rosten. Daher sind Gehäuse und tragende Teile in diesen Umgebungen meist aus Edelstahl (V4A / 316L), pulverbeschichtetem Aluminium oder GFK (glasfaserverstärkter Kunststoff). Edelstahl 316L bietet exzellenten Korrosionsschutz auch in Salzwasserumgebung – beispielsweise sind ATEX-Magnetschlösser oft aus einem monolithischen Block 316L gefertigt. Lackierungen und Beschichtungen (etwa Epoxidharz-Beschichtung auf Stahlgehäusen) sorgen für zusätzlichen Schutz. Auch Schrauben und Kleinteile dürfen nicht vergessen werden: Es wird auf V4A-Schrauben oder beschichtete Schrauben zurückgegriffen, um Kontaktkorrosion zu vermeiden.

In staubigen Umgebungen kann der Staub selbst abrasiv wirken (z.B. Quarzstaub schleift Oberflächen ab). Daher sollten exponierte Teile – etwa Fensterscheiben von biometrischen Scannern oder Kameras – aus kratzfestem, gehärtetem Glas bestehen. Der genannte ATEX-RFID-Leser besitzt z.B. ein Sichtfenster aus gehärtetem Glas, damit die LED-Anzeigen sichtbar sind, ohne dass das Glas im harten Einsatz zerkratzt oder bricht.

Mechanische Robustheit bedeutet auch, auf zuverlässige Verbindungstechniken zu achten: Lötstellen in Elektronik werden nach MIL-Standards schwingungsfest ausgeführt, Kabel innen im Gerät geklemmt oder vergossen statt frei beweglich etc. In Fahrzeugnähe (z.B. Zutrittssysteme an Toren, die von LKW befahren werden) muss man zudem mit Ermüdung durch wiederholte Lasten rechnen (etwa ständiges Rütteln beim Zufahren). Tests nach Umweltprüfnormen (wie IEC 60068 oder MIL-STD-810) können sicherstellen, dass die Komponenten diese Beanspruchungen aushalten.

Zusätzlich sollten Störungen durch elektromagnetische Felder nicht vernachlässigt werden: In Schwerindustrie-Anlagen können starke elektromagnetische Felder (durch Elektromotoren, Umrichter, Schweißgeräte) auftreten. Zutrittskontrollsysteme müssen ausreichend EMV-Verträglichkeit aufweisen und z.B. durch geschirmte Gehäuse oder Filter gegen Überspannungen geschützt sein. In explosionsgefährdeten Bereichen ist die Schirmung oft doppelt wichtig, damit keine unkontrollierten Funken durch induzierte Ströme entstehen. Daher werden Schirmgeflechte von Kabeln an den Ex-Einführungen geerdet und die Systeme nach entsprechenden EMV-Normen (EN 61000-x) geprüft.

In Summe erfordert die mechanische und korrosive Umgebung eine robuste Bauweise aller Komponenten. Ein gut konzipiertes Zutrittskontrollsystem für solche Bedingungen zeichnet sich aus durch: massive oder verstärkte Gehäuse, korrosionsbeständige Materialien, stoßfeste und vibrationssichere Konstruktion sowie Schutz vor Umwelteinflüssen wie Staub und Chemikalien. Dadurch bleibt die Funktion auch über Jahre harten Betriebs gewährleistet – und das System trägt selbst bei rauester Umgebung weiterhin zuverlässig zur Sicherheit der Anlage bei.

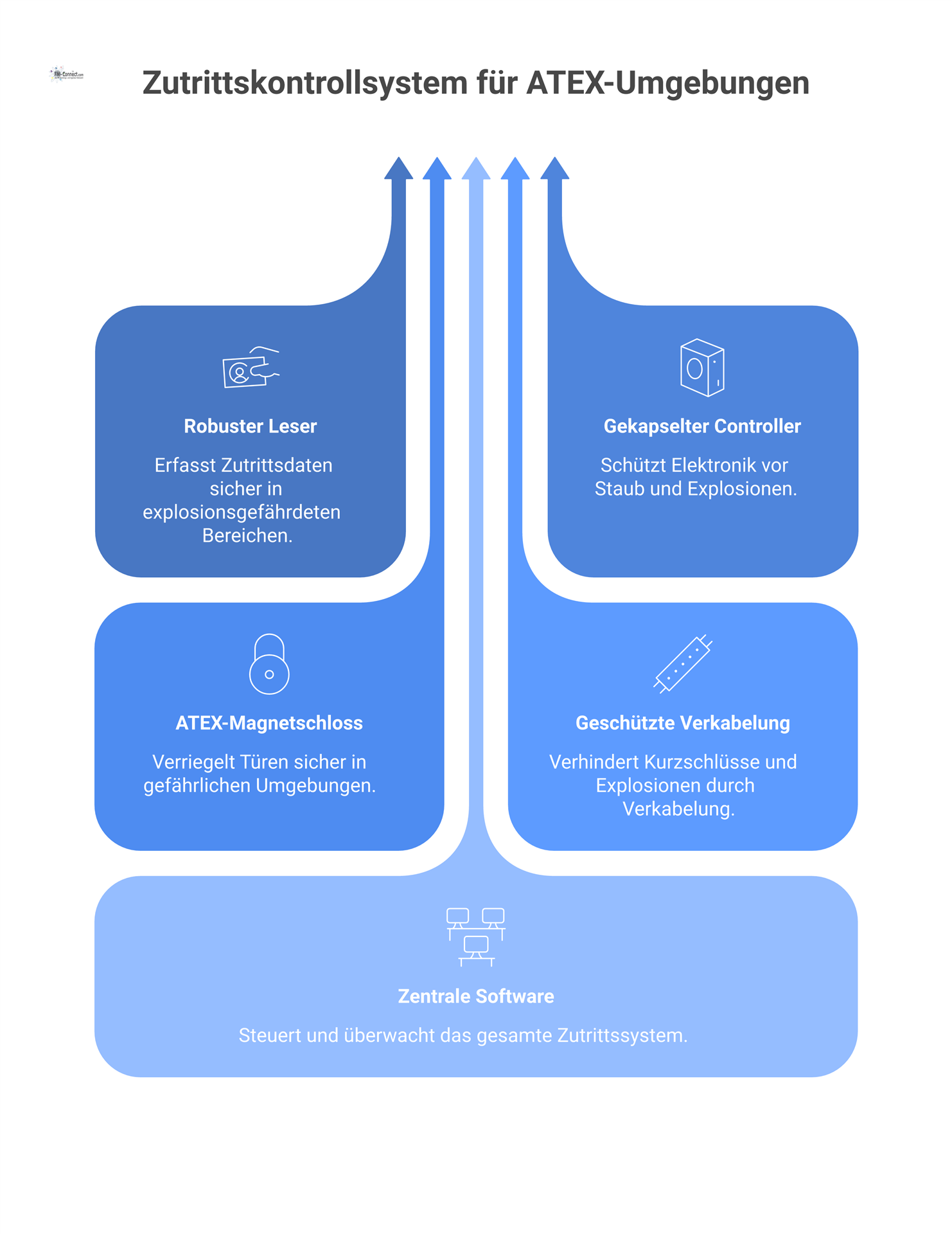

Im Folgenden werden die Hauptkomponenten eines Zutrittskontrollsystems – Lesegeräte, Controller, Türschlösser/Aktoren, Verkabelung/Gehäuse und Software – betrachtet, jeweils mit Fokus auf ihren Einsatz in schwierigen Umgebungen. Jede dieser Komponenten muss speziell angepasst oder ausgewählt werden, um den oben beschriebenen Herausforderungen gerecht zu werden.

Lesegeräte sind die vorderste Front eines Zutrittskontrollsystems – hier erfolgt die Identifizierung der Person, z.B. durch eine RFID-Karte, einen PIN-Code oder biometrische Merkmale. In rauer Umgebung müssen Leser einerseits physisch robust und ggf. explosionsgeschützt sein, andererseits aber auch funktional zuverlässig bleiben, selbst wenn Benutzer Schutzausrüstung tragen oder verschmutzt sind.

Für den Einsatz in ATEX-Zonen existieren spezielle Ex-zertifizierte Zutrittsleser. Ein Beispiel ist ein HID Signo RFID-Leser in ATEX-Ausführung: Dieser Leser (entwickelt von Wath Group) ist in einem massiven Edelstahlgehäuse untergebracht, das sowohl vergussgekapselte (Ex mb) als auch erhöhte Sicherheit (Ex eb) Elemente enthält. Das Gehäuse verfügt über ein kleines Sichtfenster aus gehärtetem Glas, hinter dem LEDs den Zutrittsstatus anzeigen. Dank dieser Konstruktion ist der Leser in den Zonen 1, 2 (Gas-Ex) sowie 21, 22 (Staub-Ex) einsetzbar. Der Anschluss erfolgt über geeignete Ex-Kabelverschraubungen; intern arbeitet der Leser mit üblichen Schnittstellen (Wiegand oder OSDP) und unterstützt Multi-Technologie (13,56 MHz Smartcard, 125 kHz und sogar Bluetooth LE). Dieses Beispiel zeigt, dass modernste Lesetechnologien – inkl. kontaktloser Technologien – heute auch in explosionsgefährdeter Ausführung verfügbar sind.

RFID-Kartenleser für harte Umgebungen sind meist vollständig vergossen oder in druckfesten Mini-Gehäusen montiert. Statt tastbarer Tasten (die verschleißen oder Funken erzeugen könnten) werden bevorzugt berührungslose Verfahren genutzt: etwa Proximity-Karten, MIFARE/LEGIC, UHF-Transponder für größere Reichweite oder neu auch Smartphone-basierte Identifikation via BLE/NFC (sofern das Mitführen eines geeigneten Smartphones in dem Bereich zulässig ist, also z.B. ein ATEX-Smartphone). Ein Vorteil kontaktloser Systeme ist, dass sie auch mit Schutzausrüstung funktionieren – Mitarbeiter in staubiger oder kontaminierter Umgebung können z.B. eine RFID-Karte am Arm tragen und müssen keinen physischen Kontakt zu einem Terminal herstellen.

Biometrische Leser stellen besondere Anforderungen: Fingerabdruckscanner, Iris- oder Gesichtserkennungssysteme müssen in schwierigen Verhältnissen ebenfalls zuverlässig arbeiten. Fingerabdrucksensoren können durch Schmutz, Öl oder verletzte Haut beeinträchtigt sein. Hier kommen neuere Technologien ins Spiel, wie z.B. multispektrale Sensoren (HID Lumidigm), die sowohl Oberflächen- als auch Unterhaut-Merkmale des Fingerabdrucks erfassen und dadurch selbst bei Nässe, Staub oder Abnutzung verwertbare Bilder erhalten). Solche Sensoren sind für raue Bedingungen konzipiert und liefern hochqualitative Fingerabdruckbilder trotz Verschmutzungen wie Schmutz oder Schweiß auf der Haut). Dies erhöht die Zuverlässigkeit erheblich. In Bereichen, wo Personal Handschuhe trägt (z.B. Chemikalienschutzhandschuhe im Labor oder Schutzhandschuhe im Bergbau), ist Fingerabdruck jedoch unpraktisch – hier bieten sich kontaktlose biometrische Verfahren an: Iriserkennung kann durch eine Schutzbrille hindurch funktionieren und ist sehr präzise, erfordert aber, dass der Benutzer für einen Moment still hält und in eine Kamera blickt. Gesichtserkennung hat den Vorteil der intuitiven Bedienung (man schaut nur in Richtung Kamera), allerdings muss ausreichend Beleuchtung und unverdecktes Gesicht gegeben sein. In Industrien mit Helmpflicht und Atemschutzmasken scheidet Gesichtserkennung oft aus, außer hochentwickelte Systeme, die auch mit Teilgesicht arbeiten. Neue KI-basierte Algorithmen erzielen jedoch inzwischen auch bei ungünstigen Bedingungen (schwache Beleuchtung, variable Pose) erstaunlich hohe Genauigkeiten), was auf lange Sicht den Einsatz solcher Systeme begünstigen könnte. Handvenenscanner (Palm Vein) wären ebenfalls eine kontaktlose biometrische Option – sie können durch Infrarot subkutane Venenmuster lesen und sind relativ unempfindlich gegen Schmutz auf der Hautoberfläche. Einige Hersteller bieten robuste, wetterfeste Venenscanner an, die z.B. in Reiniger-Bereichen oder schmutzigen Umgebungen getestet wurden.

Für Ex-Bereiche sind biometrische Systeme derzeit noch selten; häufiger beschränkt man sich auf Karten/PIN, da hier die Geräteauswahl etabliert und zertifiziert ist. Es gibt jedoch Entwicklungen, z.B. explosionsgeschützte Fingerprint-Terminals in Gehäusen mit Überdruckkapselung oder Kombinationen aus biometrischem Sensor und eigensicherer Signalübertragung. Wo Biometrie nicht einsetzbar ist, kann man auf Mehr-Faktor-Authentifizierung setzen, z.B. Karte und PIN, um ein hohes Sicherheitsniveau zu halten, ohne biometrische Daten zu verwenden.

Nicht zuletzt muss ein Leser in harter Umgebung auch benutzerfreundlich bleiben: Große, gut sichtbare Anzeigen (die auch in heller Sonne oder in staubiger Luft erkennbar sind), Taster/Piepser, die man mit Gehörschutz noch wahrnimmt, und gegebenenfalls Explosionsschutz für Peripherie (z.B. ein ATEX-zertifizierter Summer oder Meldeleuchte am Leser). Solche Details tragen dazu bei, dass das System trotz widriger Umstände effektiv genutzt werden kann. Insgesamt sind Identifikationsleser für extreme Einsatzfälle High-Tech-Produkte, die robuste Bauform mit moderner Technologie vereinen. Sie bilden den ersten Schritt, um Zutritt in gefährliche Bereiche sicher und kontrolliert zu ermöglichen.

Controller bilden das „Gehirn“ des Zutrittskontrollsystems: Sie verarbeiten die Leseereignisse, prüfen Berechtigungen (ggf. offline in einer lokalen Datenbank) und steuern die Türöffner oder Alarmierung. In Standardumgebungen sind dies kleine Schalteinheiten in Technikräumen; in schwierigen Betriebsbedingungen müssen aber auch die Controller angepasst werden.

Eine gängige Praxis ist es, Steuerzentralen nach Möglichkeit in sicheren, kontrollierten Umgebungen zu installieren. In einer chemischen Anlage könnte z.B. der Zutrittscontroller in einem Technikraum außerhalb der Ex-Zone untergebracht sein, während nur Leser und Türaktoren in der Feldzone installiert sind. Dies minimiert die Anzahl der ATEX-Komponenten. Die Kommunikation vom Leser in der Ex-Zone zum Controller im sicheren Bereich erfolgt dann über eigensichere Signalleitungen oder über Lichtwellenleiter. Fiber-Optik ist besonders attraktiv, da sie vollständig passiv bezüglich Zündrisiko ist (kein Stromfluss im Hazard-Bereich) und zudem unempfindlich gegen EMV-Störungen über lange Distanzen. So kann man z.B. einen RFID-Leser in Zone 1 haben, der via ein spezielles Ex-i Interface mit dem entfernten Controller kommuniziert.

Nicht immer jedoch ist es möglich, Controller in sicheren Bereich zu verlagern – etwa bei abgelegenen Zugangspunkten (z.B. eine Zutrittskontrolle tief im Bergwerk). In solchen Fällen werden die Controller selbst in explosionsgeschützte Gehäuse eingebaut. Hersteller wie Pepperl+Fuchs oder R. Stahl bieten z.B. Ex d Schaltschränke an, in denen kundenspezifische Steuerungen integriert werden können. Ein ATEX-Control-Panel besteht dann aus einem schweren, druckfesten Kasten aus Gussmetall, oft mit Flanschplatten für Kabelverschraubungen und optionalen Anzeigeelementen an der Front (die dann selbst Ex d oder Ex e sein müssen). Innerhalb dieses Gehäuses kann ein Standard-Controller-Board arbeiten, allerdings müssen Wärmeabfuhr und Strombegrenzung beachtet werden. Alternativ gibt es kompakte ATEX-Zutrittscontroller am Markt, die von vornherein als Ex-Gerät entwickelt wurden – z.B. eigensichere Türsteuerungen, die nur geringe Ströme schalten und so direkt in Zone 1 installiert werden dürften.

Stromversorgung der Controller ist ebenfalls ein Thema: Netzteile in Ex-Umgebung sind kritisch (Funken am Trafo, Hitzeentwicklung). Daher werden Spannungen meist aus dem sicheren Bereich eingespeist (z.B. 12 V oder 24 V DC über eigensichere Speisegeräte). Wo das nicht möglich ist, setzt man Ex-zertifizierte Netzteile oder batteriebetriebene Lösungen ein. Für den Fall eines Stromausfalls (wodurch Türen ggf. offen bleiben oder sich nicht mehr öffnen lassen) werden USV-Systeme eingesetzt, die oft in sicherer Umgebung vorgehalten werden und die 24 V Versorgung puffern.

Die Intelligenz des Controllers – sprich die Software-Funktionalität – muss in kritischen Bereichen robust gegenüber Kommunikationsstörungen sein. Es kann vorkommen, dass z.B. eine Netzwerkverbindung zu einer Zentrale ausfällt (etwa bei Minen unter Tage). Daher sind Controller für solche Anwendungen oft offline-fähig, d.h. sie können auch ohne ständige Serververbindung Entscheidungen treffen und lokale Logs speichern. Später synchronisieren sie sich wieder. So wird sichergestellt, dass ein temporärer Verbindungsausfall nicht sofort den Zugang blockiert oder zu Sicherheitslücken führt.

In sicherheitskritischen Umgebungen ist zudem Redundanz ein Thema: Zur Erhöhung der Ausfallsicherheit können zwei Controller parallel betrieben werden (Hot-Standby), oder die Anlage ist so ausgelegt, dass bei Ausfall eines Controllers zumindest Notszenarien weiter funktionieren (z.B. alle Türen fail-safe öffnen oder lokal übersteuerbar sind). Auch hier greifen u.U. normative Vorgaben – bei bestimmten Gefahren kann verlangt sein, dass z.B. eine Tür in einen Explosionsbereich bei Detektion von Gas automatisch aufschließt, um Personen fliehen zu lassen (was dann der Controller ansteuern muss, eventuell auch über Integration ins Gaswarnsystem).

Generell unterscheiden sich die eigentlichen Steuerungsfunktionen in rauer Umgebung nicht von normalen Systemen – Berechtigungsprüfung, Ereignisprotokollierung, Schnittstellen zu Alarmanlagen etc. – aber die Verpackung und Zuverlässigkeit sind entscheidend. Moderne Lösungen ermöglichen es etwa, dass ein einziger ATEX-Controller mehrere Türen in einem Areal steuert, sodass man nicht für jede Tür eigene Ex-Elektronik braucht (Kostengründe). So könnte ein Ex-d-Schaltschrank mit einem 4-Tür-Controller ausgestattet werden und mehrere eigensichere Lesereingänge sowie Türkontakte bedienen. Wichtig ist hierbei die sorgfältige Trennung der Stromkreise: Aktoren wie Türmagnete in Ex-Zone müssen entweder vom Controller in sicherer Art angesteuert werden oder über Zwischenglieder (eigensichere Schaltverstärker, Ex-Relais). Beispielsweise hat das Unternehmen Securex für seine Ex-Maglocks auch passende Ex-Türcontroller im Programm, die in Kombination ein vollständiges ATEX-Zutrittssystem ergeben.

Zusammenfassend müssen Zutrittscontroller in schwierigen Umgebungen vor allem sicher untergebracht (z.B. in Ex-Gehäusen oder Safe Areas), ausreichend versorgt (redundante und stabile Stromquellen) und kommunikativ robust (offline-Fähigkeit, Störfestigkeit) sein. Ihre Rolle für IT-Sicherheit (z.B. Verschlüsselung der Kommunikation zu Lesern via OSDP Secure Channel) ist ebenso bedeutend, denn in kritischen Infrastrukturen darf das System nicht nur physisch, sondern auch digital nicht angreifbar sein. Daher werden heute im Industrieumfeld häufig verschlüsselte Protokolle genutzt – etwa OSDP statt ungesichertem Wiegand – um Sabotage vorzubeugen.

Die physische Verriegelung der Türen oder Tore ist ein weiterer zentraler Bestandteil des Systems. In Standard-Büroumgebungen sind das etwa elektrische Türöffner oder Magnetriegel; in schweren Umgebungen kommen jedoch besondere Anforderungen hinzu: hohe Haltekräfte, robuste Mechanik und ggf. Ex-Schutz.

Eine verbreitete Lösung in sicherheitskritischen Bereichen sind elektromagnetische Schlösser (Maglocks). Diese haben den Vorteil, keine beweglichen Teile auf Seiten des Schlosses zu haben – ein stromdurchflossener Magnet hält eine Metallplatte, bei Stromabschaltung fällt sie ab und die Tür öffnet. Für explosionsgefährdete Bereiche wurden spezielle ATEX-Magnetverschlüsse entwickelt. Ein Beispiel ist der SecurEx SX Ex-Maglock, der als erstes echtes Ex-zertifiziertes Türschloss seiner Art gilt. Dieses Schloss ist vollständig in einem Block aus 316L-Edelstahl untergebracht und erreicht eine Haltekraft von bis zu 500 kgf (ca. 1200 lbs). Das Material 316L gewährleistet Korrosionsbeständigkeit selbst offshore, und die Konstruktion kommt mit einem 5 m mehradrigen Anschlusskabel, sodass keine offenen Klemmstellen vor Ort nötig sind. Die Einheit ist IP67 klassifiziert und somit gegen Staub und Wasser abgedichtet, geeignet für Onshore und Offshore. Damit erfüllt sie die Anforderungen für Zone 1/21 und 2/22 gleichermaßen. Neben der reinen Haltefunktion integriert das Schloss auch Türzustandsüberwachung (Reed-Kontakt) und optional Sabotageüberwachung, um sicherheitsrelevante Rückmeldungen zu geben. Dieses Beispiel zeigt, wie klassische Komponenten (Magnetverschluss) für Ex-Bereiche neu konstruiert wurden.

Neben Magnetlocks gibt es auch mechanische Ex-Schlösser. Etwa könnten druckfeste Gehäuse kleine Motoren oder Solenoids beherbergen, die einen Riegel bewegen. In Minen werden z.B. schwer robuste Schranken verwendet, bei denen die Antriebe entweder hydraulisch oder pneumatisch funktionieren (um elektrische Zündquellen zu vermeiden). In Chemieanlagen existieren auch druckluftbetriebene Türöffner, die via pneumatischem Signal entriegeln – Pneumatik kann als Nicht-elektrische Zündschutzmethode vorteilhaft sein, muss aber ebenfalls hinsichtlich Funken (statische Aufladung durch Luftströmung) betrachtet werden.

Türkontakte und Sensoren zur Überwachung gehören ebenfalls zur Türhardware. Hierfür gibt es ATEX-taugliche Magnetschalter im vergossenen Gehäuse, die z.B. an Toren anbringen kann, um den Zustand "Tür offen/geschlossen" zu detektieren, ohne selbst eine Zündquelle darzustellen. Ebenso werden Notaus-Taster bzw. Fluchttüröffner in Ex-Ausführung bereitgestellt – meist druckfeste Kästen mit Pilztaster oder eigensicheren Kontakten, die im Notfall das Schloss stromlos schalten. All diese Peripherie (Schalter, Sensoren) muss auf die Steuerung abgestimmt sein: Ein Ex-Taster liefert etwa nur ein potenzialarmes Signal, das der Zutrittscontroller dann interpretiert.

Ein wichtiges Kriterium bei Schlössern ist die Frage „Fail Safe oder Fail Secure“ im Gefahrenfall. Aus Perspektive der Arbeitssicherheit will man meist, dass im Notfall (z.B. Stromausfall oder Brand/Gasalarm) die Türen entriegeln und Personen fliehen können (Fail Safe offen). Andererseits dürfen unbefugte Personen nicht einfach durch Stromabschaltung Zutritt erlangen. In Hochsicherheitsbereichen (z.B. Zutritt zu Sprengmittel-Lagern) könnte man Fail Secure (geschlossen bei Stromausfall) wählen, was aber in Ex-Bereichen selten ist, da hier der Personenschutz Priorität hat. Oft löst man den Konflikt durch Redundanz: Magnetisch gehaltene Türen, die bei Alarm oder Stromausfall automatisch aufschwingen (Fail Safe), kombiniert mit mechanischen Schlössern, die bei normalem Betrieb verriegelt sind (die Mechanik könnte aber z.B. an Brandmeldeanlage gekoppelt sein, sodass sie im Gefahrenfall ebenfalls entriegelt). In Explosion-sensiblen Bereichen ist es zudem denkbar, Türen normalerweise unverschlossen zu lassen und nur überwachen (also Zutritt eher durch Tor und Schranke regeln), um Fluchtwege nicht zu behindern. Diese konzeptionellen Überlegungen sind Teil eines umfassenden Sicherheitskonzepts.

Zusammengefasst müssen Türschlösser und Aktoren in rauer Umgebung massiv, zuverlässig und fail-safe sein. ATEX-zertifizierte Magnetlocks wie das erwähnte Beispiel bieten hohe Haltekräfte und Korrosionsfestigkeit und sind daher prädestiniert für industriellen Einsatz. Mechanische Komponenten werden möglichst gekapselt oder durch druckfeste Umhausung geschützt. Alle Verbindungen zu den Schlössern (Energieversorgung, Rückmeldekontakte) erfolgen über geeignete Schutzkreise, damit kein Schaltfunke in die Ex-Zone gelangt. Durch diese Maßnahmen wird die physische Zugangsbarriere ebenso robust gestaltet wie die elektronische Kontrolle.

Verkabelung ist das Rückgrat jeder Zutrittskontrolle – sie verbindet Leser, Controller, Schlösser und Sensoren miteinander. In rauen Umgebungen stellt insbesondere die Verkabelung in Ex-Zonen und über weite, teils unwirtliche Distanzen eine Herausforderung dar. Generell ist das Ziel, die Verkabelung so zu gestalten, dass sie mechanisch geschützt, chemisch resistent und elektrisch sicher ist.

In explosionsgefährdeten Bereichen werden Kabel meist in geschützten Verlegesystemen geführt: z.B. in Stahlpanzerrohren (Conduit) oder gepanzerten Kabeltrassen. Dadurch sind die Leitungen vor Beschädigung und Nagetieren geschützt und etwaige Funken bei Kurzschlüssen bleiben im Rohr eingesch... bleiben im Rohr eingeschlossen. Gepanzerte Kabel mit Stahlbewehrung (Steel-Wire-Armoured Cables) kommen ebenfalls zum Einsatz, um Nagetiere, mechanische Einwirkungen oder Flammenausbreitung zu verhindern. Alle Kabel, die aus einem Ex-Bereich in einen sicheren Bereich geführt werden, müssen über geeignete Durchführungen geführt werden – z.B. über druckfeste Verschraubungen (Ex d) oder Eigensicherheitsbarrieren (Ex i) in Klemmenkästen – damit an der Grenzfläche keinerlei Zündübertragung stattfinden kann.

Eine zentrale Herausforderung ist die Streckenlänge: In ausgedehnten Anlagen (etwa Förderbändern im Bergbau oder Pipelines) können Leser und Türen viele hundert Meter vom Kontrollraum entfernt sein. Während analoge Wiegand-Signale oder Relaiskontakte auf solche Distanzen problematisch sind (Spannungsabfall, Störeinstrahlung), setzt man zunehmend auf digitale Kommunikation und Lichtwellenleiter. Beispielsweise kann ein Gateway-Modul die Signale mehrerer Leser sammeln und via Glasfaser an die Zentrale weiterleiten. Glasfaser hat den Vorteil galvanischer Trennung und völliger Funkensicherheit (kein Stromfluss im Kabel). Wo Kupferkabel unvermeidbar sind, achtet man auf Trennung der Spannungsebenen: Datenleitungen (Niederstrom, eigensicher) und Energieversorgung (für Schlösser) werden physisch und elektrisch separiert. Letztere könnte man z.B. über Ex-geschützte Trennrelais im Feld bereitstellen, sodass im Normalfall keine hohen Ströme ins Ex-Gebiet geleitet werden.

Die Kabelmaterialien müssen ebenfalls zur Umgebung passen. Bei extremer Hitze werden silikonisolierte oder teflonisolierte Kabel verwendet, die nicht schmelzen. In Kälte müssen Mantelwerkstoffe flexibel bleiben (Spezial-PUR-Mäntel, die bei –40 °C nicht brechen). In chemischer Umgebung sind PVC- oder Gummi-Mäntel zu vermeiden, da sie von Lösungsmitteln angegriffen werden – hier nimmt man z.B. FEP (Teflon)-ummantelte Leitungen. Auch farbcodierte Kabel zur einfacheren Inspektion (Unterscheidung Ex-i vs Ex-e Leitungen) sind üblich, um Fehler bei Installation und Wartung vorzubeugen.

Gehäuse spielen in all diesen Aspekten eine große Rolle. Viele der oben beschriebenen Lösungen basieren darauf, dass Komponenten in passenden Gehäusen untergebracht werden. Für Controller und Verteilpunkte nutzt man häufig Schaltschränke mit Schutzart IP65/66, entweder aus Edelstahl oder glasfaserverstärktem Polyester. Diese Schaltschränke können außerhalb gefährlicher Bereiche montiert sein – z.B. an der Außenseite eines explosionsgefährdeten Bereichs – und beherbergen dort die gesamte Zutrittslogik (Leserschnittstellen, Steuerrelais, Netzteile). Wenn ein solches Gehäuse innerhalb der Zone stehen muss, ist es entsprechend ATEX-zertifiziert (oft Ex d oder Ex p). Heizungen oder Klimatisierung im Schaltschrank werden berücksichtigt, um Elektronik innerhalb ihres Temperaturfensters zu halten. Wichtig ist zudem, die Kabeleinführungen korrekt zu wählen: Gehäuse bieten Gewindebohrungen für Kabelverschraubungen, die jeweils die nötige Ex-Klasse haben müssen (eine IP66-Kabelverschraubung ohne Ex-Zulassung würde z.B. für Zone 1 nicht genügen, umgekehrt muss eine Ex d-Verschraubung für die richtige Kabelart ausgelegt sein).

Zu den Gehäusen zählen auch die Einbaugehäuse der Leser. In rauer Umgebung werden Leser oft in dickwandige Metallfassungen integriert, die bündig in Wände oder Säulen eingelassen werden können. Das schützt vor physischer Beschädigung und erleichtert die Reinigung (glatte Oberflächen, keine Spalten). Selbst Schlösser werden mitunter durch zusätzliche Gehäuse geschützt – etwa ein Zylinder an einer Außentür durch einen abdeckenden Stahlkasten, sodass kein Staub direkt eindringt und Manipulation erschwert wird.

Zusammengefasst sorgt eine durchdachte Verkabelungs- und Gehäuseplanung dafür, dass alle Verbindungen sicher, stabil und langlebig sind. Das schließt ein: richtige Kabeltypen, Schutzrohre, korrekte Ex-Durchführungen, witterungsfeste Schaltschränke und eine installationsfreundliche Struktur (z.B. zentrale Verteiler an strategischen Punkten statt wildes Kabelnetz). Diese oft unsichtbaren Details sind in harschen Umgebungen ausschlaggebend dafür, dass das Zutrittskontrollsystem als Ganzes zuverlässig funktioniert und den Sicherheitsanforderungen genügt.

Zwar ist Software immateriell und nicht direkt Umweltfaktoren ausgesetzt, doch die Betriebsbedingungen stellen auch hier spezielle Ansprüche

• Zuverlässigkeit und Redundanz: In Anlagen mit erschwerten Bedingungen wird oft in abgelegenen Gegenden oder im 24/7-Betrieb gearbeitet. Die Steuerungssoftware muss daher extrem zuverlässig laufen. Oft werden redundante Serversysteme eingesetzt, idealerweise geografisch verteilt (z.B. ein Server vor Ort und ein Spiegelserver in der Unternehmenszentrale). Fällt einer aus (etwa durch Netzwerkunterbrechung zum Standort), übernimmt der andere, oder lokale Controller puffern die Entscheidungen. Wichtig ist, dass die Software auch Offline-Betrieb unterstützt: Türen müssen gemäß der letzten bekannten Berechtigungen weiter funktionieren, auch wenn vorübergehend keine Verbindung zur zentralen Datenbank besteht.

• Integration in Sicherheitsinfrastruktur: Zutrittskontrollsoftware wird häufig mit anderen Systemen gekoppelt – etwa mit Brandmeldeanlagen, Gaswarnsystemen oder der Prozessleittechnik. Beispielsweise kann ein integriertes System vorsehen, dass bei Auslösen eines Gasalarms automatisch alle Schleusentüren aufschalten und ein Evakuierungsmodus aktiv wird. Die Software muss solche Schnittstellen beherrschen (z.B. über OPC UA, BACnet oder proprietäre APIs) und zuverlässig ausführen, da hier Sicherheit auf dem Spiel steht. In vielen kritischen Industrien gibt es Musterungssysteme für Notfälle: Die Zutrittssoftware stellt im Alarmfall eine Liste aller aktuell im Gefahrenbereich befindlichen Personen bereit, damit überprüft werden kann, ob alle evakuiert wurden. Diese Funktion erfordert genaue Echtzeit-Daten und robuste Auswertung.

• Benutzerverwaltung und Berechtigungen: In Industriestandorten mit hunderten Mitarbeitern und Fremdfirmen ist die differenzierte Verwaltung von Rechten komplex. Die Software muss daher Funktionen bieten wie zeitabhängige Berechtigungen (z.B. Wartungspersonal darf nur werktags 9–17 Uhr hinein), Berechtigungsgruppen für Zonen (z.B. nur geschultes Personal in Bereich X) und Verknüpfung mit Qualifikationsnachweisen. Modern sind Lösungen, bei denen die Zutrittsfreigabe an Auflagen gekoppelt ist – z.B. wird der Zugang verweigert, wenn die Sicherheitsunterweisung des Mitarbeiters abgelaufen ist, bis er eine neue Schulung absolviert. Solche Kopplungen erfordern die Integration mit HR- oder Learning-Management-Systemen, was technisch umgesetzt sein will.

• Cybersecurity und Datenintegrität: Gerade Anlagen der Kritischen Infrastruktur (Chemie, Energie, etc.) stehen im Fadenkreuz potentieller Cyberangriffe. Die Zutrittskontroll-Software muss daher hohen IT-Sicherheitsstandards genügen. Dazu zählen Verschlüsselung aller Netzwerkkommunikation (zwischen Leser-Controller-Server, z.B. OSDP Secure Channel oder TLS-VPNs), starke Authentifizierung für Administrationszugänge, regelmäßige Sicherheitsupdates und Härtung des Betriebssystems. Ein kompromittiertes Zutrittssystem könnte sonst Angreifern physischen Zugang ermöglichen oder sicherheitskritische Funktionen (wie Notentsperrungen) sabotieren. Oft wird das Zutrittssystem vom Office-Netz getrennt in einem Industrienetz betrieben, mit beschränkten Schnittstellen nach außen, um Angriffsflächen zu minimieren.

• Fernwartung und Diagnose: In entlegenen Anlagen möchte man möglichst wenig manuelle Eingriffe vor Ort. Daher erlauben aktuelle Systeme eine Fernüberwachung und -wartung. Techniker können z.B. via gesichertem Fernzugriff den Status von Türen einsehen, Protokolle auslesen oder Konfiguration ändern. Die Software kann Wartungsroutinen unterstützen – etwa Alarmmeldungen, wenn eine Tür klemmt oder ein Leser ausgefallen ist. Solche Funktionen helfen, Probleme früh zu erkennen und gezielt einzugreifen, bevor es zum Sicherheitsvorfall kommt. Allerdings muss die Fernwartung selbst nach klaren Regeln erfolgen, um kein Einfallstor zu bilden (Stichwort: VPN-Zugang mit Mehrfaktor-Auth, Audit-Trails aller Remote-Aktionen).

• Benutzerfreundlichkeit und Schulung: In komplexen Umgebungen arbeiten oft Sicherheitsleitstellen, die im Ernstfall schnell reagieren müssen. Die Software-Oberfläche sollte so gestaltet sein, dass sie übersichtliche Alarmierungsfunktionen bietet (z.B. Pop-up bei Störfall „Tür X in Zone 2 offen gelassen“) und in Stresssituationen intuitiv bedienbar ist. Personal ist entsprechend zu schulen, insbesondere da bei Explosionsgefahr jeder Fehlbedienung ernste Konsequenzen folgen können. Gute Software ermöglicht zudem Simulationsmodi oder Testläufe, damit Notfallszenarien geprobt werden können, ohne die echte Anlage zu gefährden.

Insgesamt unterscheidet sich die Software architektonisch wenig von der in „normalen“ Zutrittssystemen, aber die Qualitätssicherung, Sicherheit und spezielle Funktionalitäten sind auf einem höheren Level. Sie muss als integraler Bestandteil des Gesamtsystems betrachtet werden, das technische, organisatorische und rechtliche Anforderungen gleichermaßen erfüllt.

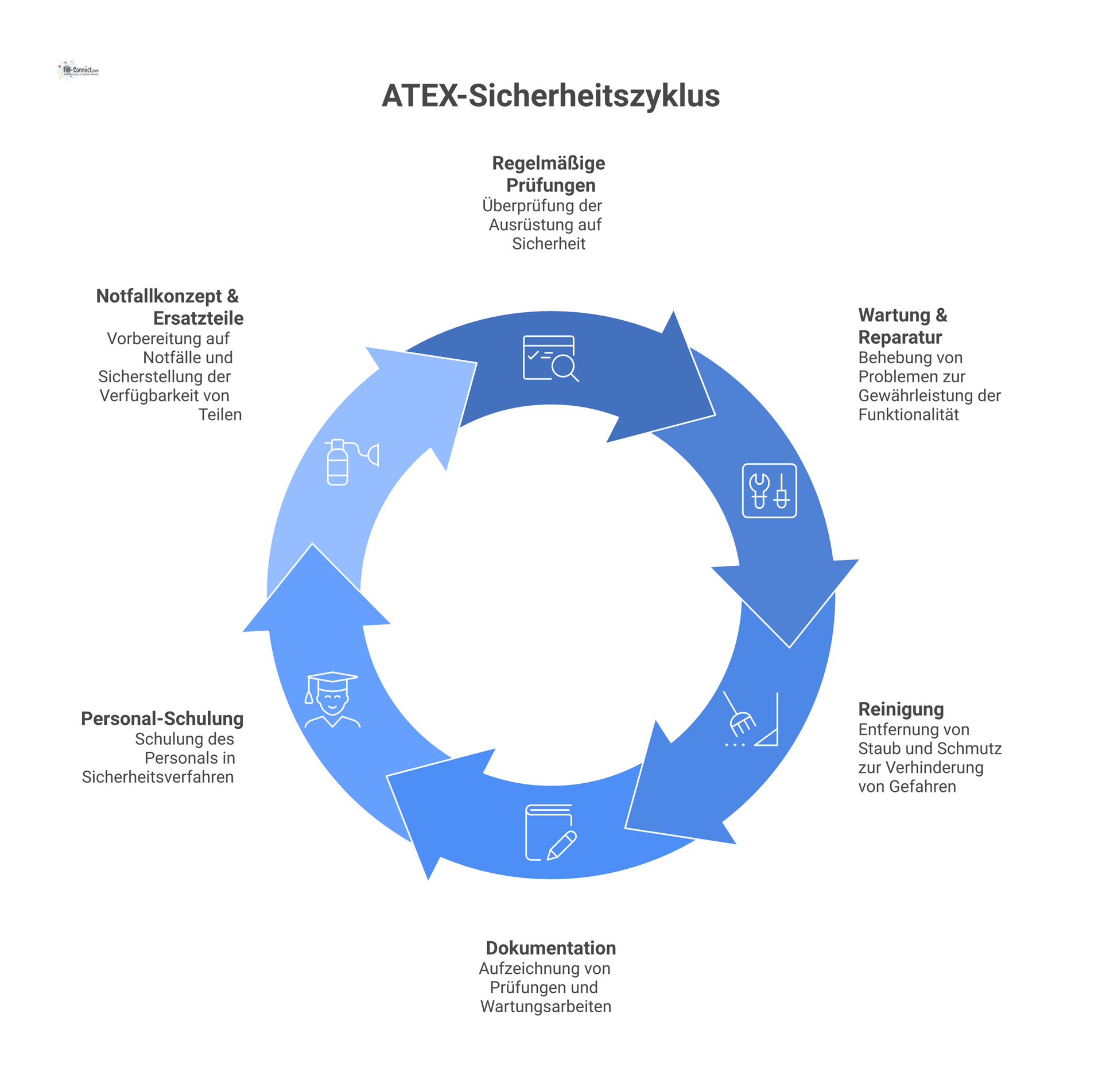

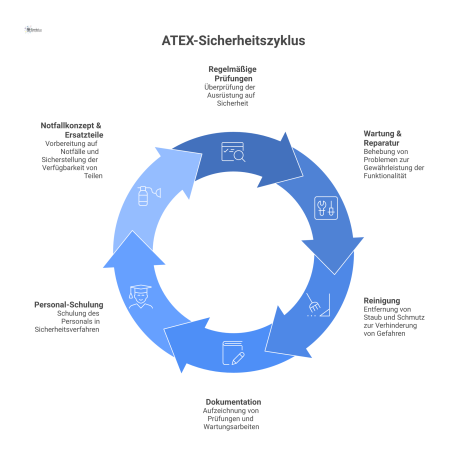

Die beste Technik nützt wenig, wenn sie nicht korrekt betrieben und instand gehalten wird – das gilt besonders in extremen Umgebungen, wo Ausfälle schwerwiegende Folgen haben können. Wartung und regelmäßige Inspektionen sind daher Pflicht. Betreiber solcher Zutrittskontrollsysteme müssen organisatorische Vorkehrungen treffen, um die Funktionsfähigkeit und Sicherheit dauerhaft zu gewährleisten.

• Regelmäßige Prüfungen: Die ATEX-Vorschriften und die Betriebssicherheitsverordnung verlangen, dass alle Geräte im Ex-Bereich regelmäßig auf sicheren Zustand überprüft werden. Üblich ist ein gestuftes Prüfkonzept:

• Tägliche Sichtkontrolle durch das Personal vor Ort: Dabei wird z.B. geachtet auf Gehäuseschäden, lose Kabel oder Warnanzeigen am Gerät. Ein Mitarbeiter meldet etwa, wenn ein Leser-Display Fehlermeldungen zeigt oder ein Gehäusedeckel nicht richtig schließt.

• Regelmäßige fachkundige Inspektion durch qualifiziertes Personal: Häufig im jährlichen Turnus (oder nach Herstellervorgabe und Gefährdungsbeurteilung) überprüft ein Ex-Fachkundiger alle sicherheitsrelevanten Funktionen. Dazu gehören Messungen (z.B. Isolationswiderstand), Sichtprüfung der Dichtungen, Überprüfung der Kabelverschraubungen auf festen Sitz, Funktionstest von Notentriegelungen etc. Das Ergebnis wird dokumentiert.

• Außerordentliche Überprüfung nach besonderen Ereignissen: Wenn ein Gerät mechanisch stark beansprucht wurde (etwa angefahren von Fahrzeug) oder ein Verdacht auf Fehlfunktion besteht, muss sofort eine außerplanmäßige Inspektion erfolgen. Gleiches gilt, wenn Änderungen vorgenommen wurden.

• Wartungsgrundsätze in Ex-Bereichen: Wartungs- und Reparaturarbeiten sollten niemals innerhalb der Ex-Zone unter Spannungsfluss erfolgen. Konkret bedeutet das: Will man z.B. einen defekten Leser austauschen, muss entweder der Bereich gasfrei und freigegeben sein (was oft nicht realistisch ist) oder das Gerät spannungsfrei gemacht und aus dem Ex-Bereich entfernt werden. Viele Unternehmen handhaben es so, dass defekte Komponenten zur Reparatur in Werkstätten gebracht werden. Reparaturen dürfen nur von dafür zertifizierten Stellen oder dem Hersteller durchgeführt werden, da ansonsten die Ex-Zulassung erlöschen kann. Nach jeder Reparatur ist das Gerät erneut zu prüfen und die Einhaltung der Ex-Schutzkriterien zu bestätigen, bevor es wieder in der Gefahrenzone eingesetzt wird.

• Reinigung und Pflege: In staubiger Umgebung muss regelmäßig gereinigt werden, damit z.B. Kühlflächen nicht verstopfen und keine dicken Staubschichten entstehen (wegen Überhitzungs- und Brandgefahr). Die Reinigung muss gemäß Vorschrift außerhalb der Ex-Zone bzw. im abgeschalteten Zustand erfolgen. Aggressive Lösemittel sind zu vermeiden, um Dichtungen nicht anzugreifen. Stattdessen werden vom Hersteller empfohlene milde Reinigungsmittel und antistatische Tücher eingesetzt. Besonders sensibel sind optische Elemente (Kameras, Sensorfenster) – diese reinigt man vorsichtig von Staub, ohne statische Aufladung zu erzeugen (z.B. mit feuchtem Tuch).

• Dokumentation: Sämtliche Wartungs- und Prüfschritte sind schriftlich zu dokumentieren. Dazu gehören Checklisten der Inspektionen, Mängelberichte, durchgeführte Reparaturen und der Austausch von Bauteilen. Gerade im Haftungsfall oder gegenüber Behörden muss der Betreiber nachweisen können, dass er seine Anlagen ordnungsgemäß instand gehalten hat. Viele Unternehmen führen Wartungsbücher oder digitale Systeme, in denen jede Komponente mit Seriennummer erfasst und deren Historie hinterlegt ist.

• Schulung des Personals: Mitarbeiter, die mit dem System zu tun haben – seien es Sicherheitsleute, Techniker oder Betreiber – müssen in dessen Handhabung und Besonderheiten unterrichtet sein. Insbesondere das technische Personal braucht regelmäßige Ex-Schulungen, um beim Warten keine Fehler zu begehen. Aber auch das Wachpersonal sollte z.B. wissen, wie es im Notfall Türen manuell entriegelt (wenn das System versagt oder umgangen werden muss). Unternehmen sind verpflichtet, ihre Mitarbeiter im Umgang mit ATEX-Geräten zu schulen.

• Ersatzteil- und Notfallkonzept: Da Spezialkomponenten lange Lieferzeiten haben können, ist es organisatorisch ratsam, kritische Ersatzteile auf Lager zu halten (z.B. einen Reserve-Ex-Leser oder Ersatz-Magnetschloss). Auch sollte klar definiert sein, wie im Störfall vorzugehen ist: Wen anrufen, welche Zulassung ein externer Techniker haben muss, ob ein Bereich gesperrt bleibt, bis Reparatur erfolgt, etc. Solche Prozeduren werden idealerweise im Explosionsschutzdokument und in Wartungsplänen festgehalten.

Durch diese organisatorischen Maßnahmen wird sichergestellt, dass das Zutrittskontrollsystem seine Aufgabe dauerhaft erfüllt. Ein vernachlässigtes System könnte einerseits zum Sicherheitsrisiko werden (Ausfall, offene Tür), andererseits auch die Explosionssicherheit kompromittieren (z.B. lose Verschraubung -> Funken). Daher gilt der Leitsatz: Sicherheit durch Technik UND Organisation. Behörden und Auditoren (z.B. bei ISO 45001 für Arbeitssicherheit) achten genau darauf, dass solche Systeme nicht nur technisch vorhanden, sondern auch in der Praxis richtig betrieben werden.

Die Implementierung von Zutrittskontrollsystemen unter Extrembedingungen ist meist mit erheblichen Investitionskosten verbunden. Spezielle ATEX-Komponenten, Edelstahlgehäuse, zertifizierte Verkabelungen – all das ist teurer als Standardprodukte. Doch bei der wirtschaftlichen Betrachtung darf man nicht nur auf die Anschaffungskosten schauen, sondern muss den Total Cost of Ownership (TCO) über die Lebensdauer einbeziehen. Oft macht der Kaufpreis nur 20–40 % der Gesamtkosten aus, während Installation, Wartung, Energie und Ausfallfolgen den Großteil bestimmen.

Ein robustes, teureres System kann sich langfristig rechnen, da es weniger Ausfälle und geringere Wartungsintervalle hat. In einem HazardEx-Fachartikel wird betont, dass ein zunächst billigeres Ex-Gerät über die Zeit deutlich teurer kommen kann – nämlich dann, wenn es durch mindere Qualität häufiger gewartet oder ersetzt werden muss und dadurch Produktionsunterbrechungen verursacht. Gerade Stillstandszeiten in gefährlichen Anlagen sind immens kostspielig: Muss z.B. ein Chemiewerk den Betrieb unterbrechen, weil eine sicherheitskritische Tür nicht funktioniert, können die Ausfallkosten die Gerätepreise um ein Vielfaches übersteigen. In abgelegenen Anlagen (Offshore-Plattformen, Wüstenanlagen) steigen die Kosten weiter, da Technikeranfahrten, Spezialausrüstung etc. nötig werden.

Lebensdauer ist ein entscheidender Faktor: Industrie-taugliche Geräte halten typischerweise deutlich länger als Consumer-Produkte. Beispielsweise werden in einer Analyse robuste Industriegeräte oft 3–5 Jahre oder länger in rauer Umgebung betrieben, während verbrauchergrade Geräte in solchen Umgebungen bereits nach 6–9 Monaten ausfallen können. Weniger häufige Ersatzanschaffungen und Reparaturen bedeuten geringere laufende Kosten und weniger Unterbrechungen. Die initial höhere Investition verteilt sich so über eine längere Nutzungsdauer und macht das Stück pro Jahr günstiger.

Auch Wartungsaufwände schlagen wirtschaftlich zu Buche: Ex-Anlagen erfordern engmaschige Prüfungen, die Fachpersonal binden. Geräte, die wartungsarm sind (z.B. selbstüberwachende Systeme, langlebige Batterien bei Pufferungen, Filter, die man selten wechseln muss), sparen Arbeitszeit. Manche modernen Zutrittssysteme unterstützen Zustandsüberwachung, d.h. sie melden frühzeitig Wartungsbedarf (z.B. „Batterie schwach“ oder „Tür klemmt“). So können Eingriffe effizient geplant und mit anderen Wartungen gebündelt werden – was Kosten senkt.

Ein oft übersehener Aspekt: Arbeitssicherheit und Haftung haben ebenfalls wirtschaftliche Auswirkungen. Investitionen in hohe Sicherheitsstandards (also zertifizierte Systeme, Schulungen etc.) können schwer kalkulierbare Risiken reduzieren: Ein Sicherheitsunfall durch unbefugten Zutritt oder eine Explosion kann nicht nur Menschenleben fordern, sondern auch gewaltige finanzielle Verluste und Reputationsschäden bedeuten. Umgekehrt kann ein verlässliches System dazu beitragen, Versicherungsprämien niedrig zu halten und Behördenauflagen zu erfüllen. Nicht zuletzt drohen bei Datenschutzverletzungen oder Verstößen gegen Schutzvorschriften erhebliche Strafen (laut DSGVO bis 20 Mio. € oder 4 % vom Jahresumsatz). Investiert man in datenschutzkonforme und sichere Lösungen, vermeidet man solche potentiellen Strafzahlungen.

Total Cost of Ownership beinhaltet somit: Anschaffung + Installation/Inbetriebnahme + Schulung, laufende Betriebskosten (Strom, Lizenzen), planmäßige Wartung, ungeplante Reparaturen, Ausfallzeiten, sowie am Ende ggf. Entsorgung/Austausch. Ein praxisnahes Rechenmodell kann zeigen, dass die mehrkosten einer robusten Lösung sich oft amortisieren. Wenn z.B. ein Standard-Leser jährlich ersetzt werden müsste, ein Ex-geschützter dagegen 5 Jahre hält, hat letzterer trotz höherem Preis klare finanzielle Vorteile – erst recht, wenn man Produktionsstillstände einrechnet.

Wirtschaftlich ist außerdem relevant, dass technische Entwicklungen die Preise beeinflussen. Früher waren ATEX-Zutrittssysteme absolute Nischenprodukte mit entsprechend hohen Kosten. Mit wachsender Nachfrage (z.B. durch steigende Sicherheitsanforderungen in kritischen Infrastrukturen) steigt jedoch der Wettbewerb und tendenziell sinken die Stückkosten. Dennoch bleibt es ein Spezialmarkt, weshalb Ersatzteilverfügbarkeiten und Hersteller-Service ein Kostenfaktor sind. Es lohnt sich, bei der Auswahl auch die Lieferfähigkeit und den Support des Anbieters zu berücksichtigen – ein günstiges Produkt nützt wenig, wenn man im Fehlerfall Wochen auf Ersatz warten muss.

In der Gesamtbetrachtung zeigt sich: Qualität zahlt sich aus. Betreiber sollten nicht am falschen Ende sparen, sondern auf langlebige, zertifizierte Systeme setzen, auch wenn der Anfangsinvest höher ist. Die Total Cost of Ownership-Perspektive macht deutlich, dass langfristig zuverlässige Systeme die kosteneffizienteren sind und zudem Sicherheit sowie Compliance gewährleisten – ein unbezahlbarer Mehrwert in gefährlichen Umgebungen.

Zutrittskontrollsysteme in Gefahrenbereichen erfüllen eine doppelte Rolle: Sie schützen Anlagen vor unbefugtem Zutritt und tragen wesentlich zur Arbeitssicherheit bei. In Bereichen wie Chemieanlagen oder Bergwerken darf sich keinesfalls jedermann bewegen – nur geschultes, autorisiertes Personal mit entsprechender Schutzausrüstung soll Zugang erhalten. Durch konsequente Zugangskontrolle wird verhindert, dass Unbefugte oder Unwissende in einen gefährlichen Bereich gelangen und sich selbst oder andere gefährden. Damit fungiert das System als eine Art technische Barriere im Rahmen der Gefährdungsminimierung.

Wichtig ist, dass das Zutrittssystem in das Sicherheitskonzept der Anlage integriert ist. Oft gibt es organisatorische Prozeduren wie Erlaubnisscheine/Permit-to-Work, ohne die kein Zutritt gestattet wird. Moderne Lösungen koppeln hier: Ein Mitarbeiter muss zunächst einen elektronischen Erlaubnisschein erhalten (nachdem z.B. eine Freigasmessung erfolgt ist), erst dann schaltet das Zutrittssystem seinen Badge für den betreffenden Bereich frei. So wird sichergestellt, dass z.B. Wartungsarbeiten nur dann beginnen, wenn die Anlage sicher ist – ein Beitrag zur Unfallverhütung.

Notfallsicherheit ist ein zentraler Aspekt: Im Ereignisfall (Explosion, Brand, Gasaustritt) dürfen Zugangskontrollen nicht zur tödlichen Falle werden. Türen in Fluchtwegen sind daher mit Notöffnungen ausgestattet – etwa druckfeste Notfall-Handhebel oder Sprengmagnete, die im Alarm automatisch auslösen. Das System wird so ausgelegt, dass im Zweifel Leben vor Sachwert geht: Lieber kann ein Unbefugter im Chaos mit entkommen, als dass ein Befugter eingeschlossen bleibt. In der Praxis bedeutet das z.B., dass bei Stromausfall alle Magnetschlösser stromlos werden (und damit aufgehen), sofern nicht ausdrücklich anders konzipiert. Selbst in Hochsicherheitslaboren mit toxischen Stoffen gibt es Mechanismen, Mitarbeiter im Ernstfall schnell herauszulassen – etwa Dekontaminationsschleusen mit Automatik, die bei Feueralarm komplett entriegeln.

Das Zutrittssystem kann auch der Aktivierung von Schutzausrüstung dienen: So ist denkbar, dass ein Bereich erst zugänglich wird, wenn der Betreffende bestimmte PSA angelegt hat. In manchen Anlagen wird etwa per Drehkreuz mit Waage überprüft, ob jemand sein Atemschutzgerät (zusätzliches Gewicht) trägt, bevor er in eine giftige Atmosphäre darf. Oder eine Gesichtserkennungskamera könnte gekoppelt sein mit dem Erkennen eines Helms auf dem Kopf, um nur helmtragende Personen einzulassen. Diese Ideen zeigen die Verknüpfung von Zugangskontrolle mit Arbeitsschutzregeln.

Ein weiterer Punkt ist die Überwachung und Alarmierung. Das Zutrittssystem kann erkennen, wenn etwa eine Tür unautorisiert geöffnet wurde oder zu lange offen steht. In gefährlichen Bereichen könnte dies auf eine missbräuchliche Umgehung (z.B. Tür blockiert) oder einen Unfall hindeuten. Beispielsweise: Bleibt eine Tür zu einer Ex-Zone nach Durchgang offen, könnte explosive Atmosphäre austreten – das System würde Alarm schlagen, und Sicherheitskräfte könnten reagieren. Auch das Zählen von Personen in einem Bereich ist wichtig: Es sollte nie mehr Personal in einem begrenzten Gefahrenraum sein als zulässig (Stichwort: Engraumüberwachung). Zutrittssysteme können hierzu Zugangszähler implementieren und warnen, wenn Limits überschritten werden.

Sollte es doch zu einem Unfall kommen, ermöglichen die Zutrittsprotokolle eine schnelle Reaktion: Rettungskräfte wissen, wer sich laut System wo aufhalten müsste, und können gezielt suchen. Wie erwähnt, erleichtert dies die Evakuierungskontrolle. Manche Anlagen haben automatische Headcount-Systeme an Sammelstellen (Musterpunkten): Mitarbeiter badgen sich beim Verlassen aus und beim Eintreffen am Sammelplatz, sodass man am Tablet sofort sieht, wer noch vermisst wird. Das steigert die Effizienz von Rettungsmaßnahmen enorm.

Aus Sicht der Arbeitssicherheit ist es ebenso relevant, dass das System fehlersicher ist. Ein Ausfall sollte einen sicheren Zustand herbeiführen (meist offene Türen). Allerdings muss man dann andere Sicherheitsmaßnahmen hochfahren (z.B. Wachen postieren), bis die Technik wieder läuft – auch dies gehört zur Organisation. Der Arbeitgeber trägt die Verantwortung, dass technische Schutzmaßnahmen funktionieren; regelmäßige Übungen (einmal im Jahr z.B. Zutrittsausfall-Szenario durchspielen) können helfen, hier vorbereitet zu sein.

Neben den physischen Aspekten sollte man auch den psychologischen Effekt erwähnen: Ein gutes Sicherheitsmanagement, zu dem Zutrittskontrolle gehört, fördert eine Sicherheitskultur. Mitarbeiter wissen, dass Zugänge überwacht sind und nur Befugte hinein dürfen – das schafft Vertrauen in die Sicherheit am Arbeitsplatz. Im Idealfall fühlen sich Beschäftigte sicherer, was sich positiv auf das Arbeitsklima auswirkt.

Allerdings darf Zugangstechnik nicht zur Behinderung für Rettungskräfte werden. Die Feuerwehr und Werksrettung müssen im Notfall übersteuern können. Häufig sind dafür Feuerwehrschlüsselkästen oder Codekarten hinterlegt, mit denen Einsatzkräfte alle Türen öffnen können, auch wenn das System blockiert. Diese Backdoor-Zugänge müssen streng kontrolliert und sicher verwahrt sein, damit sie nicht missbraucht werden.

Zusammengefasst unterstützt ein Zutrittskontrollsystem in erschwerten Umgebungen die Arbeitssicherheit maßgeblich, indem es den Zugang regelt, Flucht und Rettung berücksichtigt und Sicherheitsprozesse integriert. Es minimiert menschliche Fehler (niemand gelangt versehentlich in verbotene Bereiche) und gewährleistet im Ernstfall Transparenz über die Personensituation. Damit ist es ein unverzichtbarer Teil des ganzheitlichen Sicherheitsmanagements in gefährlichen Betrieben.

• Verbesserte biometrische Systeme: Künftige biometrische Leser werden noch robuster und nutzerfreundlicher. Multispektrale Fingerabdruckscanner sind ein Beispiel dafür, wie man trotz Schmutz oder Feuchtigkeit zuverlässige Ergebnisse erzielt. Auch Iris-Scanner werden kompakter und könnten in Helme oder Schutzbrillen integriert werden, sodass der Benutzer gar nicht mehr aktiv handeln muss – die Authentifizierung erfolgt quasi im Vorbeigehen. Gesichtserkennung mit 3D- und Infrarot-Technik verspricht, Personen auch mit Schutzhelm oder Staubmaske identifizieren zu können, indem z.B. nur die Augenpartie und Gesichtsform ausgewertet werden. Wichtig bleibt hier, datenschutzkonforme Lösungen zu finden, etwa On-Premise-Verarbeitung ohne Cloud.

• Kontaktlose und mobile Zugangsmedien: Smartphones ersetzen zunehmend die klassische Karte. Inzwischen gibt es ATEX-zertifizierte Smartphones (für Zone 1/21), die Mitarbeiter in Ex-Bereichen mitführen dürfen. Diese können als digitaler Ausweis dienen – per NFC, BLE oder QR-Code. Mitarbeiter identifizieren sich dann via sicherer App an der Tür. Die Vorteile: kein separate Karte nötig, flexible Rechtevergabe „over the air“ und mögliche Verknüpfung mit persönlichen Schlüsseln (PIN/ biometrisch im Telefon). Zudem sind kontaktlose Bedienelemente im Trend, nicht nur aus Hygienegründen (beschleunigt durch Pandemie), sondern auch weil sie in staubiger, feuchter Umgebung weniger störanfällig sind. Zum Beispiel setzen sich berührungslose Taster (Näherungssensoren, Gestensteuerung) fürs Öffnen von Türen immer mehr durch, damit man keinen physischen Knopf drücken muss.

• IoT-Integration und Remote Management: Zukünftige Zutrittssysteme werden noch stärker mit dem Internet of Things (IoT) verflochten sein. Sensoren an Türen könnten z.B. Umgebungsdaten erfassen – Temperatur, Gas, Erschütterung – und an zentrale IoT-Plattformen melden. Die Zutrittskontrolle wird Teil eines großen Datenökosystems, das Sicherheit und Anlagenzustand überwacht. Cloud-Plattformen ermöglichen es, weltweit verteilte Standorte zentral zu administrieren. Zwar bleiben die sicherheitskritischen Entscheidungen lokal (Edge Computing auf dem Controller), aber Konfiguration, Auswertung und Wartung könnten über sichere Cloud-Dienste laufen. So ließen sich Trends erkennen, z.B. welcher Leser auffallend oft Fehlversuche hat (was auf Manipulationsversuche oder baldigen Ausfall hindeuten könnte), um proaktiv einzugreifen.

• Höhere Integration von Sicherheitsfunktionen: Die Grenze zwischen Zutrittskontrolle, Zeiterfassung, Besucherlogistik und Gefahrenerkennung wird fließender. Künftig könnten Zutrittssysteme automatisch den Standort von Personen in gefährlichen Zonen tracken – etwa mittels aktiver Transponder, die regelmäßig Signale senden (Real-Time Location Systems). Stürzt ein Mitarbeiter, könnte ein Sensor das erkennen (Man-Down-Detektor) und über das Zutrittssystem Alarm schlagen mit dem letzten bekannten Zutrittsort. Einige Unternehmen arbeiten auch an Wearables für Mitarbeiter, die Zugangsdaten, Vitalfunktionen und Notruffunktionen vereinen. So wird Sicherheit ganzheitlicher gedacht.

• Neue Materialien und Bauweisen: Auf Hardwareseite sind Entwicklungen zu erwarten wie additiv gefertigte Gehäuse (3D-Druck aus Metall) für Ex-Geräte, die leichtere und komplexere Formen erlauben, oder Nanobeschichtungen gegen Korrosion und Feuchtigkeit. Ebenso könnten ultraenergiesparende Komponenten ermöglichen, dass bestimmte Zutrittssensoren rein mit Energy Harvesting auskommen (ähnlich wie es in der Gebäudeautomation schon EnOcean-Funkmodule ohne Batterie gibt). Denkbar sind etwa funkbasierte Türsensoren, die ihre Energie aus der Türbewegung gewinnen – in Ex-Variante jedoch eine besondere Herausforderung, aber Forschung dazu läuft.

• Künstliche Intelligenz in der Zutrittsüberwachung: KI kann helfen, Anomalien zu erkennen – z.B. untypische Zugangszeiten oder Bewegungsmuster, die auf Missbrauch hindeuten. In hochsensiblen Bereichen könnte ein KI-System Warnungen geben, wenn etwa ein Mitarbeiter zu einer unüblichen Uhrzeit einen Bereich betritt, der aktuell eigentlich stillgelegt sein sollte. Solche intelligenten Ergänzungen erhöhen die Sicherheit nochmals, indem sie über starre Regelwerke hinaus Auffälligkeiten bemerken.

Die genannten Trends zeigen, dass selbst konservative Bereiche wie die industrielle Zutrittskontrolle im Wandel sind. Automation und Digitalisierung machen auch vor Ex-Zonen nicht Halt: robuste Tablets, AR-Brillen für Wartung in Ex-Bereichen, mobile Zugangspunkte – all das wird derzeit pilotiert. Wichtig ist, dass neue Technologien stets die rauen Umweltbedingungen mitbedenken. Jede Innovation muss „industrial grade“ sein, bevor sie in einer Mine oder Chemiefabrik nutzbringend eingesetzt werden kann. Die Entwicklung geht aber klar dahin, Bedienkomfort, Sicherheit und Effizienz weiter zu steigern – etwa durch weniger körperlichen Kontakt (gut in kontaminierten Bereichen) und mehr Echtzeit-Information. In den nächsten Jahren dürften wir daher vermehrt intelligente, vernetzte Zutrittssysteme sehen, die speziell für Extreme ausgelegt sind.
